小水力発電実験装置


本装置は、一般的に農業揚水用として使用されている汎用横軸渦巻ポンプを逆転運転することにより、水車ポンプとして動力を発生させ、発電機によって発電する装置です。 圧送ポンプ及び水車ポンプ共に300mm汎用横軸ポンプを使って試験を行いました。 発電出力・流量・落差・水車回転数をデータ表示盤にデジタル表示し、水圧を3.2m~7.5mの範囲で発電量の実験を行い、実証しました。



※写真クリックで拡大表示します。

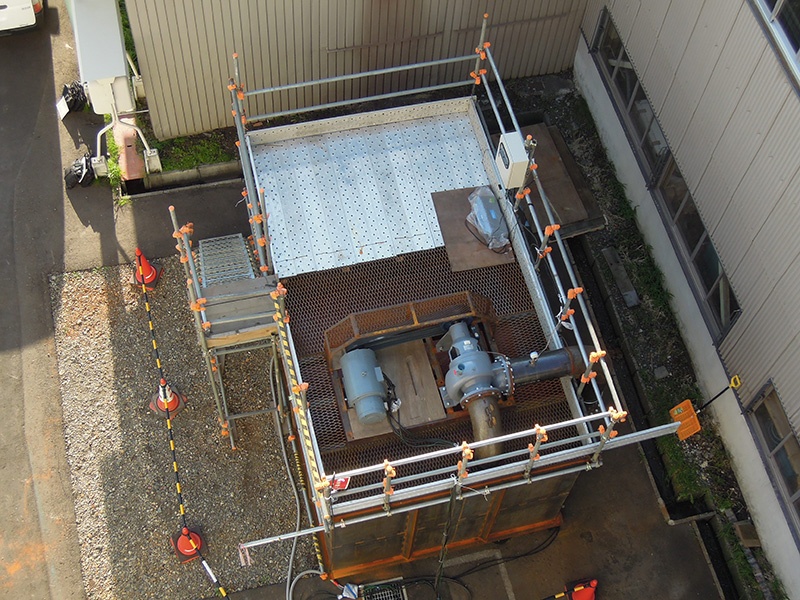

  • 写真全体800x600
    水車ポンプ性能試験外観

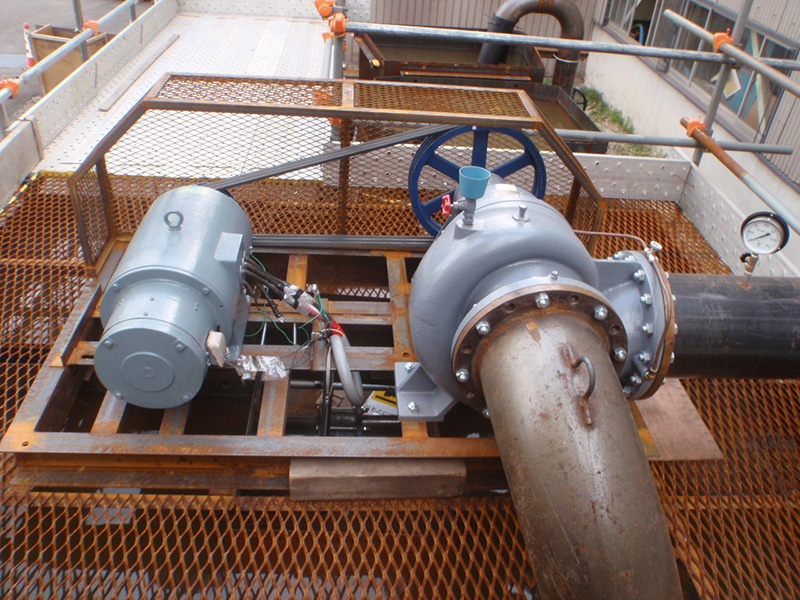

  • 写真接近800x600
    設置機器
    ・横軸渦巻斜流水車(300mm)
    ・同期発電機(1500rpm 30KVA)

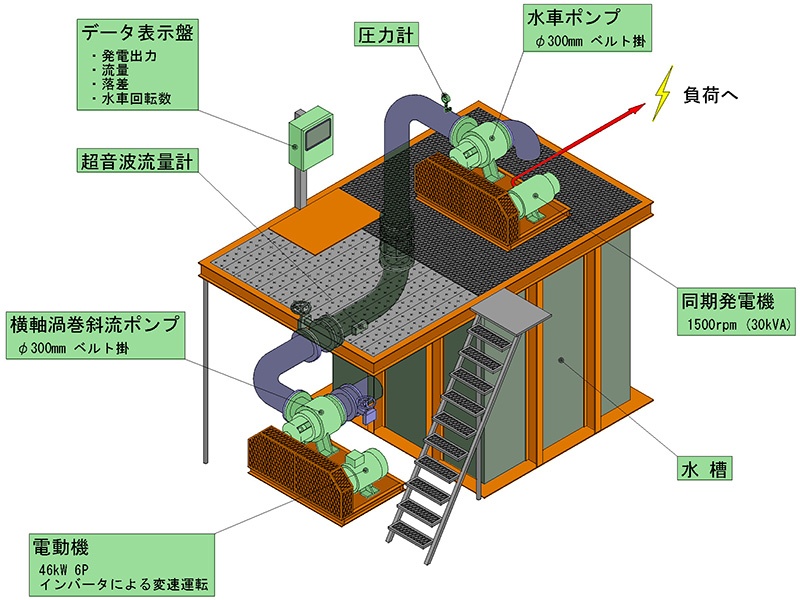

  • 実験装置イラスト800x600
    水車ポンプ性能試験概略図
  • 試験データ
    水車ポンプ試験データ
